Beschrijving

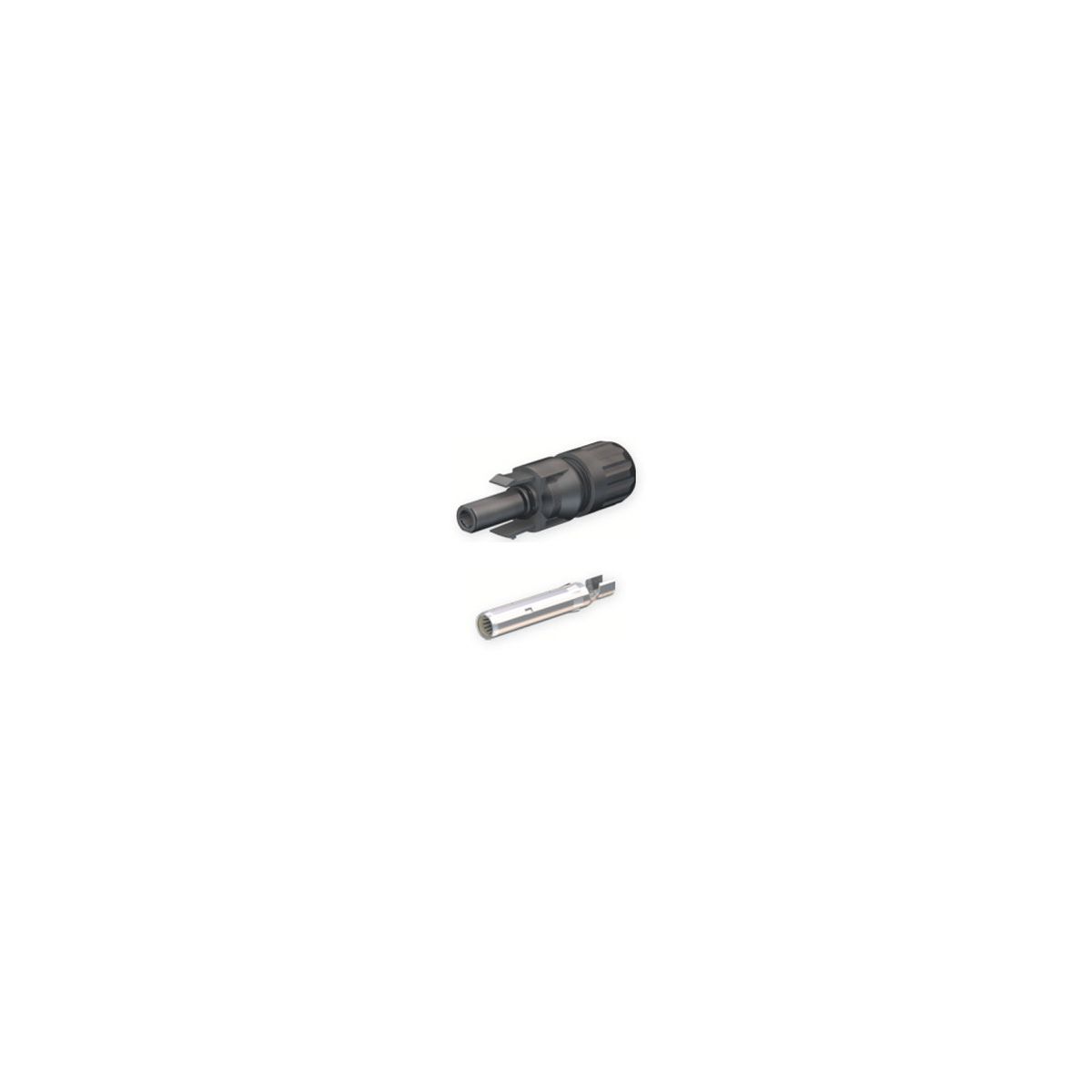

32.0016P0100-UR zak van 100 stuks
MC4 connectoren zijn elektrische connectoren met één contact. Bovendien zijn MC4 connectoren de standaard in de zonne-energiemarkt vandaag en worden toegepast op vrijwel alle zonnepanelen sinds 2011.
MC in MC4 staat voor Multi-Contact, tegenwoordig bekend als Stäubli Electrical Connectors. Daarnaast staat de 4 voor de 4mm diameter van de contactpen.
Het gemak van MC4 connectoren zit in het handmatig koppelen. Dit is zeer eenvoudig dankzij het snap-in-lock ontwerp, met andere woorden een geïntegreerd plug-in connector. Hierdoor is het uitermate geschikt voor het verbinden van zonnepanelen in een string.
Let op! 1 zak bevat 100 stuks.
Technische eigenschappen:
Geschikt voor 4 mm² en 6 mm² solar kabels
Serie MC4 connectoren, vrouwelijk
Connector heeft één pool met één aansluiting per pool
Nominale meetspanning: 1000 V
Nominale meetstroom: 39 A
Kabel buitendiameter: 7.0 – 8.8 mm
Doorsnede aansluiting: 4 – 6 mm²
Beschermingsgraad: IP65
Overspanning categorie: CATIII / 3
Veiligheidsklasse: II
Contactsysteem: MULTILAM
Contact materiaal: Koper, vertind
Voordelen bij het gebruik van Stäubli kabelkoppelingen:
Snap-in-lock, wat de installatie vereenvoudigt
Bovendien zijn ze in overeenstemming met NEC 2014, wat een instrument vereist voor het openen
Daarnaast bieden ze bewezen MULTILAM-technologie met een hoge stabiliteit op lange termijn, wat zorgt voor een constant laag prestatieverlies gedurende de gehele levensduur van de stekkerverbinding
Tevens bieden ze beproefde stekkerverbindingen, met meer dan 15 jaar ervaring in het vakgebied
Ook zijn ze compatibel met de MC4-connectorfamilie

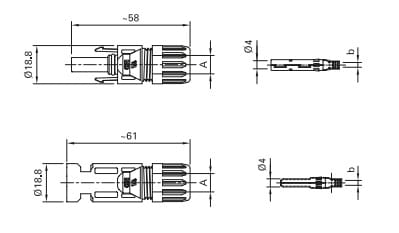

Technical data
Connector system – Ø 4 mm
Rated voltage – 1000 V DC (IEC 62852)
1500 V DC (2Pfg2330)¹⁾
1500 V DC (UL)²⁾
Rated current TÜV (85°C) – 22.5 A (2.5 mm²) 39 A (4 mm²/6 mm²)
45 A (10 mm²)
Rated current ULm – 30 A (14 AWG) 30 A (12 AWG/10 AWG)
50 A (8 AWG)
Rated impulse voltage – 12 kV (1000 V DC (TÜV))
16 kV (1500 V DC (TÜV))
Ambient temperature range – -40°C…+85°C (TÜV)
-40°C…+75°C (UL)
Upper limiting temperature – 105°C (TÜV)
Degree of protection, mated – IP65, IP68 (1 h/1 m)
unmated – IP2X
Overvoltage category/Pollution degree – CATIII/3
Contact resistance of plug connectors – ≤0.25 mΩ
Safety class – 1000 V DC: II
1500 V DC: 0
Contact system – MULTILAM
Type of termination – Crimping
Contact material – Copper, tin plated
Insulation material – PC/PA
Locking system (UL) – Locking type
Flame class – UL94-V0
Ammonia resistance (acc. to DLG) – 1500 h, 70°C/70% RH, 750 ppm
Salt mist spray test, degree of severity 6 – IEC 60068-2-52
